شناسنامه طرح توجیهی تولید بوته های آنالیز گوگرد و کربن | ||
متقاضی |
| |
مشخصات طرح | موضوع طرح | تولید بوته های سرامیکی آنالیز گوگرد و کربن |
خدمات/محصولات طرح | بوته های سرامیکی 15، 30، 50 و 100 سی سی | |
محل اجرای طرح/ شماره قطعه زمین | استان یزد، شهرک صنعتی یزد | |
ظرفیت اسمی (سالیانه) | بوته های سرامیکی 15cc (480,000 عدد) بوته های سرامیکی 30cc (480,000 عدد) بوته های سرامیکی 50cc (240,00 عدد) بوته های سرامیکی 10cc (240,000 عدد) | |
سرمایه گذاری | سرمایه گذاری ثابت | 63,569 میلیون ریال |
سرمایه در گردش | 24,935 میلیون ریال | |
جمع کل سرمایه گذاری | 88,504 میلیون ریال | |
منابع تامین مالی | بانک عامل + سود مشارکت | 0 |
آورده متقاضی | 88,504 میلیون ریال | |
نوع مشارکت و نرخ بهره | 0 | |
دوره بازپرداخت و دوره تنفس | 0 | |
نتایج مالی و اقتصادی | خالص ارزش فعلی (NPV) | 69,552 میلیون ریال |
نرخ بازده داخلی طرح (IRR) | 88/42 % | |
دوره بازگشت سرمایه (PBP) | 28/3 سال | |
سود خالص | 49,452 میلیون ریال | |
نقطه سر به سری | 36/44 % | |
میزان فروش در نقطه سر به سر | 153,303 میلیون ریال | |
میزان اشتغال زایی | 10 نفر | |
مشاوره | گروه پژوهشی صنعتی تسکو | 09147643304 – مهندس سعید رضایی |
بخش اول: سوابق متقاضی.. 7
1-1- سوابق ثبتی متقاضی.. 8
1-2- مجوزهای قانونی.. 8
بخش دوم: مطالعه بازار 9
2-1- مقدمه 10
2-2- معرفی محصولات… 10
2-2-1- مشخصات فنی محصول.. 11
2-2-2- اهمیت کربن و گوگرد. 11
2-2-3- نقش حیاتی بوته‌های سرامیکی در آنالیز. 12
2-2-4- اهمیت اقتصادی آنالیز C/S.. 13
2-2-5- کاربرد محصول.. 14
2-3- بازار هدف 14
2-4- مزیت‌های رقابتی طرح.. 14
2-5- کد آیسیک (ISIC) محصول.. 15
2-6- استانداردهای بین‌المللی و ملی محصول.. 15
2-7- قیمت فروش محصولات طرح.. 16
2-8- تحلیل جایگاه صنعت مورد بررسی در سیاست‌های کلان اقتصادی کشور 18
2-9- شرایط واردات 19
2-10- شرایط صادارت… 20
2-11- برنامه فروش 21
بخش سوم: مطالعات فنی طرح.. 22
3-1- مقدمه 23
3-2-معرفی طرح 23
3-2-1- هدف از اجرای طرح.. 23
3-3- محصول تولیدی طرح.. 23
3-3-3- ظرفیت طرح.. 24
3-4- فرآیند تولید 24
3-4-1-الزامات مواد اولیه. 25
3-4-2-ماشین‌آلات و تجهیزات… 26
3-5- مواد اولیه و محل تامین.. 27
3-5-1- معادن بوکسیت (منبع آلومینا) در ایران.. 27
3-5-2- معادن سیلیس (با کیفیت بالا) در ایران.. 28
3-6- محل اجرای طرح (شهرک صنعتی یزد) 29
3-7- وضعیت تامین نیروی انسانی.. 30
3-8- تامین آب ، برق ، سوخت، امکانات مخابراتی و ارتباطی.. 31
بخش چهارم: برآورد‌های مالی طرح.. 33
4-1- مقدمه 34
4-2- هزینه های سرمایه‌گذاری طرح.. 34
4-2-1- سالن کارگاهی.. 35
4-2-3- تجهیزات و ماشین‌آلات… 36
4-2-4-تاسیسات و انشعابات… 36
3-2-5- تجهیزات آزمایشگاهی و کارگاهی.. 37
4-2-6- تجهیزات و وسایل اداری و رفاهی.. 37
3-2-8- هزینه های قبل از بهره‌برداری… 37
4-2-7- هزینه های متفرقه و پیش بینی نشده. 38
4-3- هزینه‌های عملیاتی و جاری طرح.. 38
4-3-1- هزینه تامین مواد اولیه. 38
4-3-2- هزینه‌های پرسنلی.. 39
4-3-3- هزینه انرژی و ارتباطات… 40
4-3-4- تعمیر و نگهداری… 40
4-3-5- استهلاک… 41
4-4- هزینه های متفرقه و پیش‌بینی نشده. 41
4-4-1- هزینه‌های عملیاتی و غیر عملیاتی طرح.. 42
4-5- هزینه‌های ثابت و متغیر. 43
4-6- سرمایه در گردش…. 43
4-7- برآورد‌های مالی و تجزیه و تحلیل اقتصادی طرح.. 45
4-8- پیش بینی های مالی طرح.. 45
4-8-1- ارزش خالص فعلی.. 46
4-8-2- دوره بازگشت سرمایه PBP.. 48
4-8-3- سود خالص سالانه طرح.. 49
4-8-4- تحلیل نقطه سربه‌سری… 50
4-8-5- آنالیز حساسیت… 52
4-10- نتیجه گیری 53
4-11- خروجی‌های نرم‌افزار کامفار 53
طرح توجیهی بوته آنالیز گوگرد و کربن
آنالیز کربن و گوگرد یکی از مهم‌ترین آزمون‌های کنترل کیفیت در صنایع فولاد، ریخته‌گری و مواد معدنی است، زیرا این دو عنصر نقش تعیین‌کننده‌ای در خواص مکانیکی و رفتار متالورژیکی مواد دارند. مقدار کربن مستقیماً بر سختی، استحکام، شکل‌پذیری و قابلیت عملیات حرارتی فولاد تأثیر می‌گذارد و حتی تغییرات بسیار جزئی آن می‌تواند عملکرد نهایی قطعه را دگرگون کند. از سوی دیگر، گوگرد به‌عنوان یک عنصر عمدتاً نامطلوب، در صورت کنترل‌نشدن موجب تردی گرم، کاهش چقرمگی و ایجاد ترک در فرآیندهای نورد و ریخته‌گری می‌شود. اندازه‌گیری دقیق کربن و گوگرد امکان تطابق ترکیب شیمیایی با استانداردهای بین‌المللی را فراهم می‌کند و از تولید محصولات نامنطبق جلوگیری می‌نماید. این آنالیز به تولیدکننده اجازه می‌دهد پیش از ریخته‌گری یا تحویل محصول، اصلاحات لازم را در ذوب انجام دهد و از بروز ضایعات پرهزینه جلوگیری کند. در صنایع حساس، کنترل کربن و گوگرد نقش مستقیمی در ایمنی سازه‌ها و طول عمر قطعات دارد. همچنین نتایج معتبر آنالیز C/S پیش‌نیاز صادرات و جلب اعتماد مشتریان صنعتی است. به همین دلیل، آنالیز دقیق کربن و گوگرد نه‌تنها یک آزمون آزمایشگاهی، بلکه ابزاری راهبردی برای تضمین کیفیت، کاهش ریسک و افزایش بهره‌وری اقتصادی محسوب می‌شود.
2-2- معرفی محصولات
بوته‌های سرامیکی آنالیز گوگرد و کربن، قطعات مصرفی آزمایشگاهی هستند که در آنالیز عنصری فولاد، چدن، آلیاژها و مواد معدنی استفاده می‌شوند. این بوته‌ها باید:
- تحمل دمای 1400 تا 1600 درجه سانتیگراد
- مقاومت شیمیایی بالا
- حداقل ناخالصی کربن و گوگرد
- پایداری ابعادی و شوک حرارتی مناسب داشته باشند.
این بوته‌ها در دستگاه‌های آنالیز کربن و گوگرد LECO، ELTRA، HORIBA و مشابه استفاده می‌شوند و باید:
- دمای بسیار بالا (تا 1400–1600 سانتیگراد)
- شوک حرارتی شدید
- عدم آلودگی نمونه را تحمل کنند.

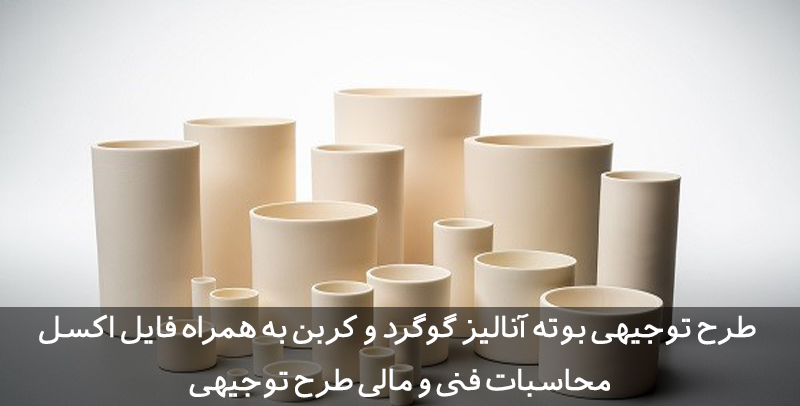

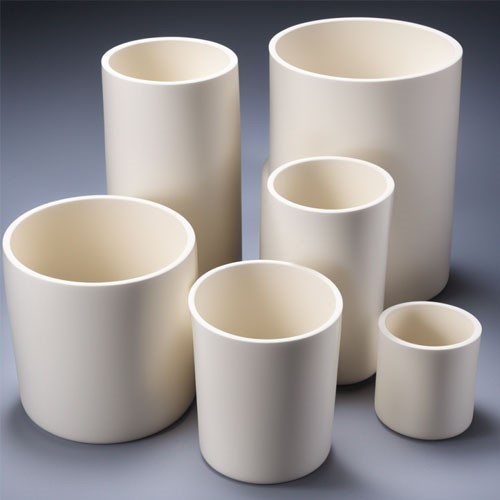

تصویر 1: بوته های آنالیز کربن و گوگرد
2-2-1- مشخصات فنی محصول
جنس: آلومینا بالا (Al₂O₃ 95–99%)
شکل: استوانه‌ای یا مخروطی (مطابق استاندارد دستگاه)
ابعاد رایج:
- قطر: 18–25 میلی‌متر
- ارتفاع: 20–30 میلی‌متر
2-2-2- اهمیت کربن و گوگرد
اهمیت آنالیز کربن (C) و گوگرد (S) در صنایع فلزی و معدنی بسیار حیاتی است و عملاً بدون آن، کنترل کیفیت واقعی امکان‌پذیر نیست. در ادامه، موضوع را فنی، کاربردی و صنعتی توضیح می‌دهم:
کربن:
کربن مهم‌ترین عنصر آلیاژی فولاد است. و نقش‌های اصلی آن کنترل سختی و استحکام فولاد می باشد. با افزایش کربن، سختی و مقاومت کششی فولاد افزایش می‌یابد.
تأثیر بر شکل‌پذیری و جوش‌پذیری
کربن زیاد → کاهش انعطاف‌پذیری و دشواری جوشکاری.
تعیین رفتار عملیات حرارتی
قابلیت کوئنچ و تمپر مستقیماً وابسته به درصد کربن است.
گوگرد:
گوگرد معمولاً یک عنصر نامطلوب در فولاد است. اثرات گوگرد شامل ایجاد تردی گرم (Hot Shortness)، افزایش ترک در نورد و ریخته‌گری، کاهش چقرمگی و مقاومت ضربه‌ای می شود. همچنین در فولادهای خوش‌تراش، مقدار کنترل‌شده آن باعث بهبود ماشین‌کاری می‌شود.
در فولادهای کیفی، گوگرد باید معمولاً کمتر از 0.010– 0.015درصد باشد. لذا کنترل همزمان کربن و گوگرد نتایج ذیل را به دنبال دارد:
جدول 2: اهمیت کنترل همزمان کربن و گوگرد
موضوع | اهمیت |
کیفیت محصول | تضمین خواص مکانیکی مطلوب |
انطباق با استاندارد | ASTM، DIN، ISO |
کاهش ضایعات | اصلاح ذوب قبل از ریخته‌گری |
قابلیت صادرات | الزام آنالیز دقیق C و S |
ایمنی سازه | جلوگیری از شکست زودرس |
جمع‌بندی:
کربن: عنصر اصلی تعیین‌کننده استحکام و سختی
گوگرد: ناخالصی بحرانی که باید به‌دقت کنترل شود
2-2-3- نقش حیاتی بوته‌های سرامیکی در آنالیز
آنالیز کربن و گوگرد معمولاً به روش احتراق در دمای بالا (Combustion Method) انجام می‌شود؛ اهم ویژگی های بوته های سرامیکی بشرح ذیل می باشد:
- حمل دمای بسیار بالا
دمای آنالیز: 1300 تا 1600 درجه سانتیگراد
بوته باید ذوب نشود، تغییر فاز ندهد و ترک برندارد
نکته: آلومینای بالا بهترین گزینه است چون نقطه ذوب بالای 2000°C دارد.
- عدم ایجاد آلودگی در نتایج
بوته نباید: کربن آزاد، گوگرد، مواد فرار داشته باشد؛ چون حتی چند ppm ناخالصی نتیجه آنالیز را خراب می‌کند.
- کمک به احتراق کامل نمونه
بوته مناسب: انتقال حرارت یکنواخت ، تخلخل کنترل‌شده دارد و اجازه می‌دهد اکسیژن به نمونه برسد
نتیجه:
اکسید شدن کامل C → CO₂
اکسید شدن کامل S → SO₂
- مقاومت در برابر شوک حرارتی
در آنالیز بوته باید ضریب انبساط مناسب داشته باشد تا ترک نخورد.
- سازگاری با شتاب‌دهنده‌ها (Flux / Accelerator)
در آنالیز C/S بوته باید با این مواد واکنش ندهد و ذوب یا نفوذ پذیر نشود:
- تنگستن
- قلع
- آهن
- مس
نقش در تکرارپذیری نتایج (Repeatability)
بوته استاندارد باعث کاهش خطای دستگاه، ثبات عدد در تست‌های پشت سرهم و اعتبار گزارش آزمایشگاه می شود.
2-2-4- اهمیت اقتصادی آنالیز C/S
- جلوگیری از برگشت ذوب‌های چند میلیاردی
- کاهش ریسک شکایت مشتری
- افزایش اعتماد بازار و صادرات
- توجیه اقتصادی مصرف بوته‌های باکیفیت (حتی گران‌تر)
2-2-5- کاربرد محصول
بوته‌های سرامیکی آنالیز کربن و گوگرد در آزمایشگاه‌های صنایع فولاد، ریخته‌گری، سیمان و معادن برای آنالیز دقیق عناصر C و S در دستگاه‌هایی نظیر LECO و ELTRA استفاده می‌شوند. این محصول مصرفی بوده و پس از هر آزمون تعویض می‌گردد.
2-3- بازار هدف
بازار هدف بوته‌های سرامیکی آنالیز کربن و گوگرد شامل مجموعه‌ای از مصرف‌کنندگان صنعتی و آزمایشگاهی با تقاضای مستمر است.
- اصلی‌ترین بازار، کارخانه‌های فولاد و ذوب‌آهن هستند که به‌صورت روزانه آنالیز C/S انجام می‌دهند.
- ریخته‌گری‌های چدن و فولاد برای کنترل ترکیب شیمیایی مذاب از این بوته‌ها استفاده می‌کنند.
- آزمایشگاه‌های کنترل کیفیت صنایع سیمان، معدن و فلزات غیرآهنی بخش مهمی از بازار را تشکیل می‌دهند.
- دانشگاه‌ها و مراکز پژوهشی متالورژی و مواد مصرف‌کننده دائمی این محصول‌اند.
- شرکت‌های خدمات آزمایشگاهی و پیمانکاران آنالیز مواد بازار رو‌به‌رشدی دارند.
- تأمین‌کنندگان تجهیزات آزمایشگاهی بوته‌ها را همراه دستگاه به فروش می‌رسانند.
به‌دلیل مصرفی بودن، خرید به‌صورت تکرارشونده و قراردادی انجام می‌شود.
لازم به ذکر می باشد. بخش قابل توجهی از بازار وابسته به واردات است. در نتیجه تولید داخلی با کیفیت، بازار هدف پایدار و کم‌ریسکی دارد
2-4- مزیت‌های رقابتی طرح
جایگزینی واردات
مصرفی بودن محصول
تکنولوژی ساده اما تخصصی
امکان صادرات به کشورهای منطقه
تولید سفارشی برای برندهای خاص دستگاه
2-5- کد آیسیک (ISIC) محصول
ISIC نوعی طبقه بندی استاندارد برای فعالیت‌های اقتصادی تولیدی است. هدف اصلی ISIC فراهم کردن مجموعه‌ای از رده‌های فعالیتی است بطوریکه در آن بتوان موجودیت‌های اقتصادی را براساس نوع فعالیتی که انجام می‌دهند طبقه‌بندی کرد. وزارت صنایع و معدن و تجارت از این طبقه‌بندی برای دسته‌بندی فعالیت‌های صنعتی استفاده می‌نماید.
بر اساس استعلام از سامانه اطلاعات محصولات صنعتی، معدنی و کشاورزی سازمان صمت (بهین‌یاب) و مطابق جواز تاسیس صادر شده از سوی وزارت صنعت، معدن و تجارت، کد آیسیک محصولات طرح مطابق جدول 4 می‌باشد.
جدول 3: کد آیسیک محصولات طرح
ردیف | نام فارسی | کد آیسیک (ISIC) | واحد |
1 | انواع ساگار و بوته سرامیکی نسوز | 2692412313 | تن |
همچنین بر اساس کتاب مقررات صادرات و واردات ایران محصولات طرح دارای کدهای تعرفه گمرکی زیر می باشند:
جدول 4: کد تعرفه گمرکی محصولات طرح
ردیف | نام محصول | نام لاتین | کد تعرفه | واحد سنجش |
1 | انواع ساگار و بوته سرامیکی نسوز | sagger and refractory ceramic crucible | 6903 | تن |
2-6- استانداردهای بین‌المللی و ملی محصول
بوته‌های نسوز سرامیکی تابع استانداردهای عمومی نسوز (ASTM / ISO) هستند و به دلیل مصرف آزمایشگاهی، الزام به استاندارد اجباری ملی ندارند؛ بنابراین تولید آن‌ها با کنترل کیفیت داخلی کاملاً قابل پذیرش است.
در ادامه مهم‌ترین کدهای استاندارد مربوط به محصولات طرح ارائه شده است:
جدول 5: استانداردهای ملی مرتبط با محصول
ردیف | عنوان | شماره استاندارد | سال تصویب |
1 | مواد و فرآورده های نسوز – روش آزمون درجه نسوزندگی | ISIRI 5684 | 1380 |
جدول 6: استانداردهای بین المللی مرتبط با محصول
کد استاندارد | عنوان |
ASTM C401 / C402 | – طبقه‌بندی و ویژگی‌های محصولات نسوز – مبنا برای تشخیص نوع بوته (آلومینایی، زیرکونیایی و …) |
ASTM C133 | – آزمون مقاومت فشاری نسوزها – مهم برای استحکام بوته در حین آنالیز |
ASTM C1171 | – اندازه‌گیری دانسیته، تخلخل و جذب آب – مستقیماً روی کیفیت احتراق اثر دارد |
ASTM C16 / C24 | – مقاومت در برابر شوک حرارتی – حیاتی برای ورود ناگهانی بوته به کوره داغ |
جدول 7: استانداردهای بین المللی مرتبط با محصول
کد استاندارد | عنوان |
ISO 10081 / ISO 10082 | روش‌های آزمون نسوزهای متراکم و شکل‌دار |
ISO 5017 | تعیین تخلخل ظاهری و دانسیته ظاهری |
ISO 5287 | مقاومت به شوک حرارتی |
اگرچه استاندارد مستقل «فقط برای بوته C/S» وجود ندارد، اما تولیدکنندگان معتبر (LECO, ELTRA) الزام می‌کنند:
- خلوص Al₂O₃ ≥ 95٪
- فاقد کربن و گوگرد قابل اندازه‌گیری
- عدم واکنش با شتاب‌دهنده‌ها (Sn, W, Fe)
- پایداری تا 1600°C
این الزامات معمولاً در قالب Specification Sheet داخلی اعمال می‌شود.
جدول 8: حداقل مشخصات فنی استاندارد
ویژگی | مقدار قابل قبول |
Al₂O₃ | کمتر از 95٪ |
تخلخل ظاهری | 20–30٪ |
دانسیته | کمتر از 2.7 g/cm³ |
شوک حرارتی | بدون ترک |
ناخالصی C و S | غیرقابل تشخیص |
